柴油机起动系统主要有蓄电池、起动电机、充电发电机及一些附件电线等组成。

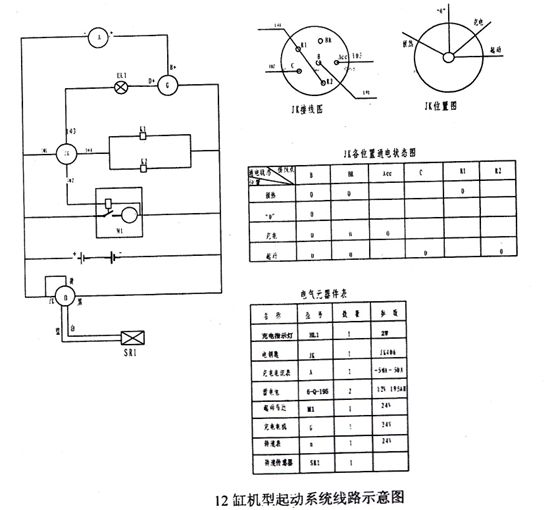

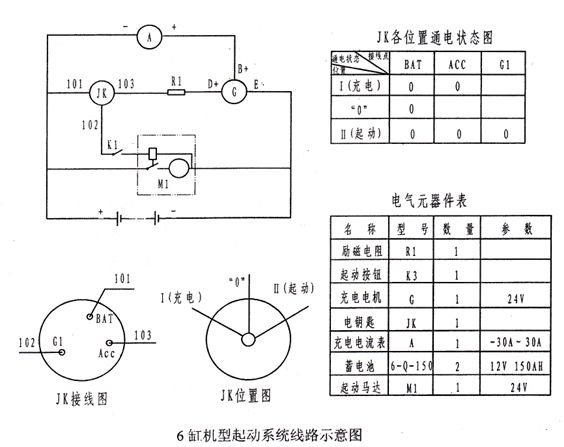

  下列是多种首要的发动控制系统各路线图：

   在的工作时，要都能够注重蓄锂手机電池箱的电阻值和钛电极液的比值，钛电极液的比值应1.28～1.29（豪迈温15℃），一样不达不到1.27，一切正常实际现状下，汽油车机的进行e充电火力发电机可确认蓄锂手机電池箱恢复存比较充足电的现状下，但存特别实际现状下，如汽油车机停了太长时刻有所差异，也许存在蓄锂手机電池箱电阻值过少原因，等级划分须用所有电压给蓄锂手机電池箱进行e充电。

   一般诊断启车减速机拧紧件的联接什么情况下稳固，接地线遇到什么情况下密切，并去除积污，涂以一点润滑系统脂，尽可能的防止发动机组升温浮锈，一般诊断接地线电绝缘有坏损，期限拆去防灰带，诊断整流子表明什么情况下亮泽，炭刷在架内是甭有卡住的情况，炭刷螺旋弹簧重压什么情况下合适，并去除积尘，若察觉炭刷偏磨不能，整流子表明烧毛加重和以外的别的故障问题，应取下維修。

  充电发电机由三角橡胶带传动，使用中应定期检查三角橡胶带的张紧力，以保证正常充电。硅整流发电机必须和蓄电池配合使用，线路连接按要求进行，接线应正确牢靠，正负极切不可接错或接反，不然将损坏发电机。硅整流发电机的前后端盖上装有滚珠轴承，轴承的润滑采用复合钙基润滑脂，润滑脂存使用约lOOOh后需更换一次，更换时填充量要适当，后盖轴承内润滑油不宜过多，过多容易溢出溅在滑环上造成接触不良，影响充电广西顶博发电机组制造:发电机的性能。硅整流发电机的结构比较简荜，不须特别维护，平时只需用皮老虎或压缩空气吹去电机中的灰尘，保持通风道畅通，观察炭刷与滑环接触情况，检查炭刷磨损和各紧固件的紧固情况。

  以上是由广西顶博电力设备制造有限公司为大家分享的蓝迪系列柴油机起动系统线路图详解，希望对各位用户有帮助。我公司成立于2006年，是一家拥有十余年广西顶博发电机组制造设计、供应、调试、维修一条龙服务的公司。公司工艺设备先进，产品质量可靠，服务网络健全，严格按国际质量体系管理。无论是在性能上、价格还是在售后服务与交货时间方面，都具有较强的对比优势。咨询热线：13667715899
