580KW重油风能发同步同步高压伺服直流无刷电机马达并机柜配电线路不间断图原理图：由电池充家电AC220V/DC24V，供应风能发同步同步高压伺服直流无刷电机马达抑制器所用到的模拟模拟输出电源模块DC24V。风能发同步同步高压伺服直流无刷电机马达初始化的后由KA5联席会220V中心继家电模拟模拟输出一种初始化的电磁波。重油风能发同步同步高压伺服直流无刷电机马达抑制器完成电磁波回路开关把风能发同步同步高压伺服直流无刷电机马达的电流值、电阻，频繁，直流无刷电机转速等风能发同步同步高压伺服直流无刷电机马达的种种参数值电磁波回馈到抑制器，由抑制器发出信号指令英文。   当柴油机并网发同步直流无刷电机加载后，把电寄到旋钮按钮柜尾端的主母排。管控器根据系統摄像头实现必须因素加载然油管控，发动管控，根据DC24V继电嚣输送表现灯。并网发同步直流无刷电机管控器根据电流值监测数据数据电路，监测数据数据到做到隔离旋钮加载电流值，管控器根据KA3继电嚣输送分闸表现灯，合上主旋钮按钮断路，隔离旋钮分闸后分闸指示标志灯亮。当管控系統都要分闸的时刻，根据KA6分闸继电嚣输送分闸表现灯，主旋钮按钮隔离旋钮分闸，隔离旋钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
号码	命名	型号查询规模	院校	數量	生产厂
1	全能式框架图高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电厂机柜保持器	HGM9510	只	2	众智
3	直流外接电源外接电源模块图片	BAC06A	只	2	众智
4	中大型中间商继电子产品	HH52P    DC24V	只	8	正泰
5	小期间中间继电器设备	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	红绿灯灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	耐压子	椭圆形，桔红色，M10	只	12	海坦
14	辅材费		台	2	国优

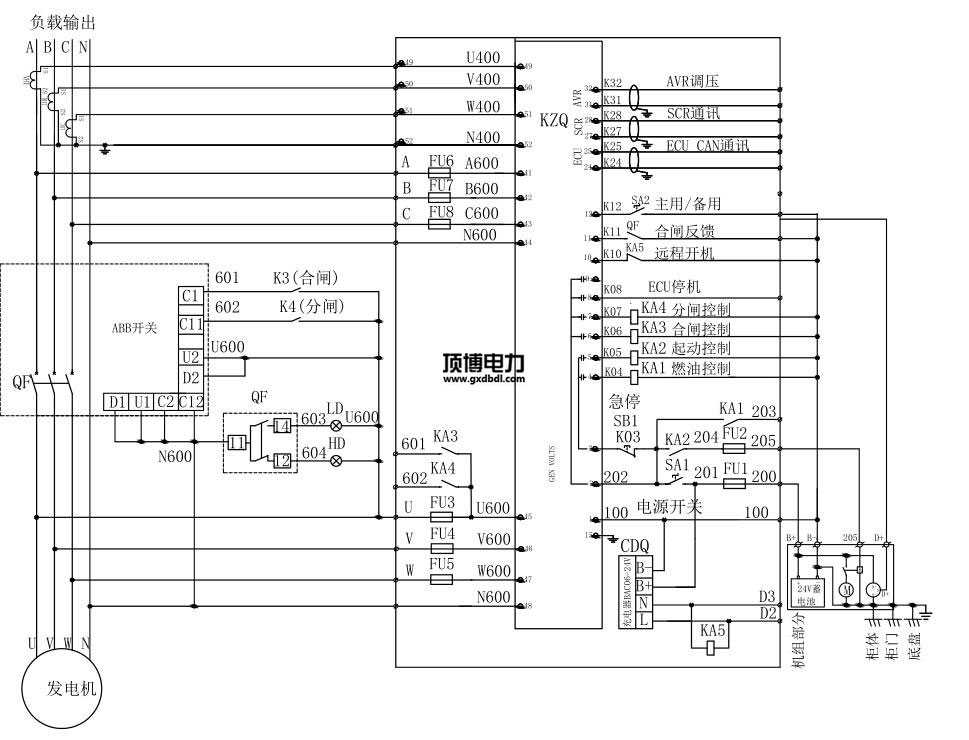

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.dukangxianniang.com
